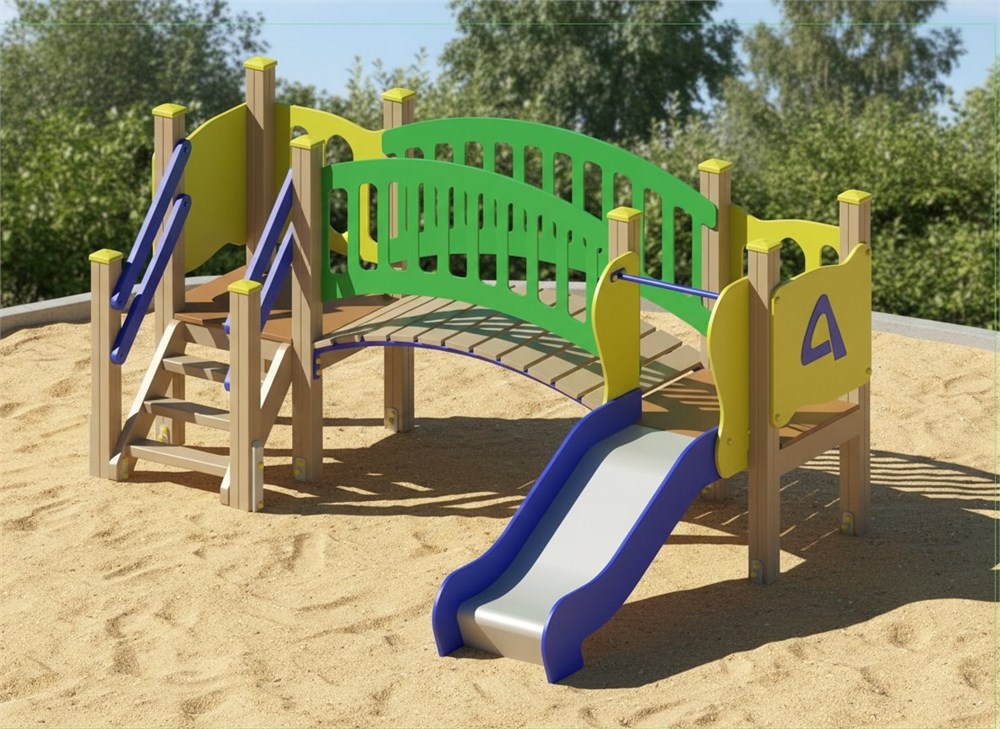

ИК-011 Игровой комплекс

ИК-011 Игровой комплекс, ДxШxВ 3100x2300x1500 мм, высота 600 мм.

Габаритные размеры комплекса должны быть не менее: 1500х3100х2300 мм.
Детский игровой комплекс должен быть предназначен для общественных мест.

Детский игровой комплекс должен представлять собой сборную конструкцию, состоящую из следующих элементов: не менее 2 башен без крыши, горка, лестница, дугообразный мост, защитные бортики.

Башня должна состоять из не менее 4-х стоек,  выполненных из клееного бруса сечением не менее 100х100, изготовленного из древесины камерной сушки влажностью не более 12%. Стойки должны устанавливаться на металлические подпятники для последующего бетонирования. Подпятники должны состоять из П-образной скобы, изготовленной из листа стального толщиной не менее 4 мм и опорной ноги, изготовленной из трубы ВГП диаметром не менее 33 мм. Настил пола башни должен быть выполнен из влагостойкой ламинированной фанеры с односторонней рифленой поверхностью, толщиной не менее 18 мм. Настил пола башни должен быть закреплен при помощи металлических уголков к деревянным прожилинам. Прожилины пола должны быть выполнены из калиброванного пиломатериала сечением не менее 120х30. Прожилины пола устанавливаются в специальные пазы в стойках. Глубина пазов должна быть не менее 28 мм. Пазы в стойках должны быть расположены на высоте не менее 460 мм. Высота пола башни от поверхности площадки должна быть не менее 600 мм.

 Горка должна представлять собой конструкцию, состоящую из ската, бортов и защитной секции. Каркас ската должен быть изготовлен из трубы профильной сечением не менее 20х20. Настил ската должен быть изготовлен из цельного листа нержавеющей стали толщиной не менее 1,2 мм. Высота стартового участка ската должна быть не менее 600 мм от поверхности площадки. Борта горки должны быть выполнены из влагостойкой фанеры толщиной не менее 18 мм. Горка должна быть оборудована защитной секцией с установленной в ней перекладиной для предотвращения катания стоя. Перекладина должна быть выполнена из трубы ВГП сечением не менее Ду25.

Защитные бортики, в количестве не менее 4 шт. должны быть выполнены из влагостойкой березовой фанеры класса ФСФ толщиной не менее 18 мм и должны иметь размер 620х745 мм.

Лестница должна представлять собой конструкцию, включающую деревянные тетивы, и не менее 3 ступеней. Тетивы должны быть выполнены из калиброванного пиломатериала сечением не менее 130х30. В тетивах должны быть предусмотрен пазы глубиной не менее 15 мм для установки в них ступеней. Для крепления лестницы к стойкам башни в тетивах должны быть предусмотрены специальные углубления диаметром не менее 30 мм. Ступени должны быть склеены из калиброванного пиломатериала и влагостойкой ламинированной фанерой с односторонней рифленой поверхностью. Ступени должны иметь размеры не менее 45х120х560 мм. Лестница должна быть оборудована перилами, изготовленными из калиброванного пиломатериала, сечением не менее 30х90 мм. Для крепления перил к стойкам в перилах должны быть предусмотрены углубления диаметром не менее 30 мм.

Дугообразный мост должен представлять собой сборную конструкцию, состоящую из металлического каркаса и деревянного настила. Каркас моста должен быть выполнен из трубы ВГП диаметром не менее 33 мм, полосы стальной сечением не менее 40х1,2 мм, крепежных ушей, выполненных из листа стального толщиной не менее 3 мм методом лазерной резки. Настил моста должен быть выполнен из калиброванного пиломатериала сечением не менее 30х120 мм. Настил моста должен крепиться к каркасу при помощи болтовых соединений. Перила моста должны быть выполнены из березовой влагостойкой фанеры ФСФ толщиной не менее 18 мм.  Перила моста дугообразного должны иметь размер не менее 1680х778.

Для изготовления фанерных деталей игрового детского комплекса должна  только влагостойкая фанера ФСФ. Все фанерные детали должны иметь скругленные края, тщательно зашлифованы, загрунтованы и окрашены атмосферостойкими красками. Металлические элементы игрового уличного комплекса должны иметь гладкие сварные швы и быть покрыты порошковыми красками.

Сборка уличного игрового комплекса должна производиться без применения сварочных работ. Все крепёжные элементы, кроме колпачковых гаек и болтов с радиусными головками, должны быть закрыты защитными пластиковыми колпачками для предотвращения возможного травмирования ребенка о выступающие части крепежа, а также препятствуют несанкционированному демонтажу оборудования без специального инструмента.
