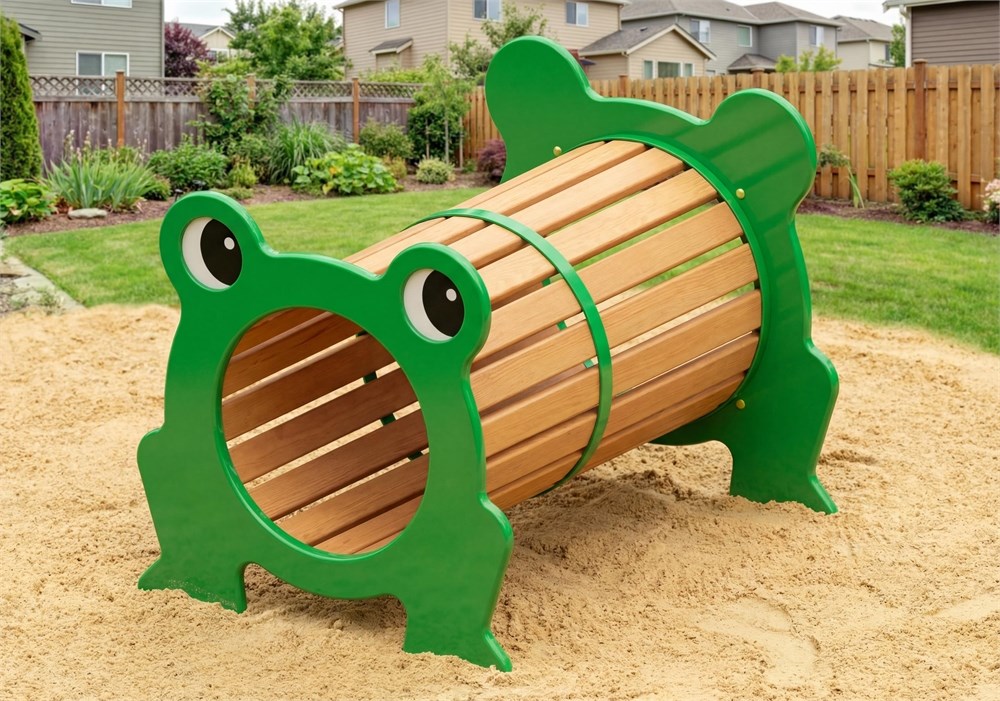

ДП-157 Тоннель "Лягушка"

ДП-157 Тоннель "Лягушка", длина 1200 мм, ширина 1500 мм, высота 1200 мм.

Тоннель должен иметь габаритные размеры, не менее: 1200х1500х1200 мм. Тоннель «Лягушка» должен представлять собой сборную конструкцию, состоящую из металлического каркаса, деревянной обшивки и фанерных панелей.

Металлический каркас должен представлять собой конструкцию выполненную в виде колец, изготовленных из полосы стальной сечением не менее 4х40 мм со специальными крепежными ушами, изготовленными из листа стального толщиной не менее 2 мм методом лазерной резки.

Деревянная обшивка должна выть изготовлена из калиброванного пиломатериала хвойных пород сечением не менее 30х100. Деревянная обшивка должна крепиться к металлическому каркасу при помощи болтовых соединений.  Зазоры между досок обшивки с внутренней стороны тоннеля должны быть не более 3 мм для предотвращения застревания пальцев.

Спереди и сзади тоннель должен быть закреплен на панелях, изготовленных из  фанеры  класса ФСФ толщиной не менее 18 мм. Размер панелей должен быть не менее 1200х1200. Панели должны быть выполнены в виде силуэта лягушки с нанесенным на них художественным оформлением в виде глаз.

Внутренний диаметр тоннеля должен быть не менее 680 мм.

Для крепления тоннеля в грунт должны быть предусмотрены металлические закладные детали.

Для изготовления фанерных деталей должна  только влагостойкая фанера ФСФ. Все фанерные детали должны иметь скругленные края, тщательно зашлифованы, загрунтованы и окрашены атмосферостойкими красками.  Все деревянные детали должны быть тщательно отшлифованы, загрунтованы и окрашены атмосферостойкими красками. Металлические элементы игрового уличного комплекса должны иметь гладкие сварные швы, должны быть окрашены порошковой краской методом электростатического напыления с последующей полимеризацией в специальной камере.
Сборка тоннеля должна производиться без применения сварочных работ. Все крепёжные элементы, кроме колпачковых гаек и болтов с радиусными головками, должны быть закрыты защитными пластиковыми колпачками для предотвращения возможного травмирования ребенка о выступающие части крепежа, а также препятствуют несанкционированному демонтажу оборудования без специального инструмента.
